Расчет конденсатного кармана
ПАРАМЕТРЫ РАСЧЕТА
бар(и)
кг/ч
м/с
Рекомендации
• Актуальная скорость для насыщенного пара в паропроводе 25-40 м/с
РЕЗУЛЬТАТЫ РАСЧЕТА
Рекомендуемый диаметр трубы
DN80
Стандартный диаметр
Диаметр конденсатного кармана
DN80
Dк
Высота дренажного кармана
250
Lк, мм
Инструкция по использованию калькулятора
Общее описание
Данный калькулятор предназначен для расчета параметров паропровода. Он позволяет определить размер паропровода, диаметр конденсатного кармана и высоту дренажного кармана для проектирования пароконденсатных систем.
Порядок работы
Шаг 1: Ввод давления пара
Укажите рабочее давление пара в системе в барах (от 0 до 29 бар).
Шаг 2: Ввод расхода пара
Укажите массовый расход пара в килограммах в час (кг/ч).
Шаг 3: Ввод скорости пара
Укажите рекомендуемую скорость пара в метрах в секунду (м/с). Для насыщенного пара рекомендуется 25-40 м/с, максимально до 45 м/с.
Шаг 4: Расчет параметров
Нажмите кнопку "Рассчитать". Калькулятор автоматически выполнит все необходимые расчеты.
Шаг 5: Анализ результатов
Изучите полученные результаты в разделе "Результаты расчета".
Ограничения и рекомендации
- Давление пара: от 0 до 29 бар(и)
- Скорость пара: от 0 до 45 м/с (рекомендуется 25-40 м/с)
- Максимальный расчетный диаметр: DN300
- Поддерживаемые стандартные диаметры: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
- Длина паропровода принимается равной 1 метру для расчета

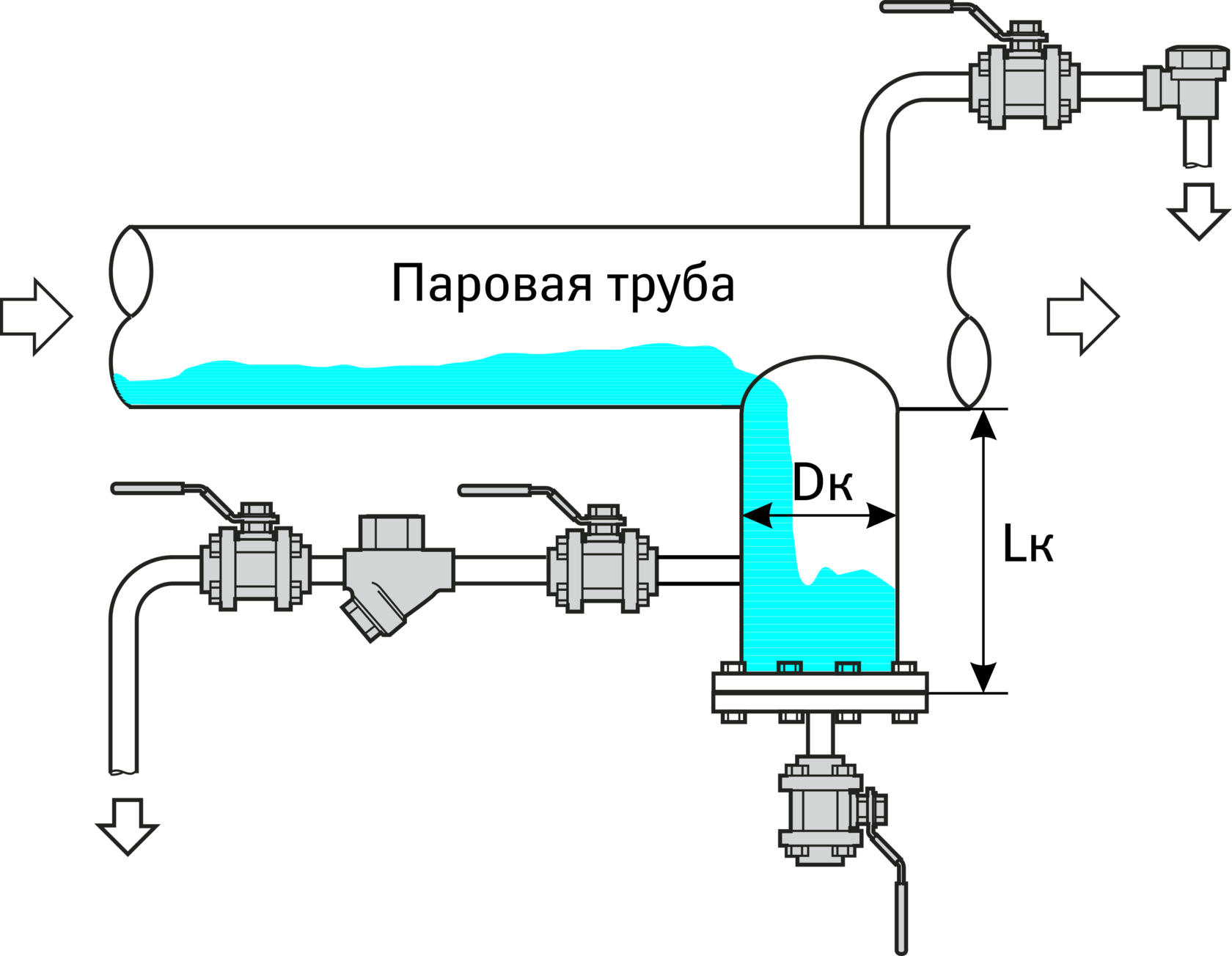

Схема конденсатного кармана
